Gripbelt Sheaves with Split Taper Bushings | B5V | ||||||||||||
Table No.1 | Bushing Specfications | ||||||||||||
Part No. | Bore Range | Dimensions | Wt.(lbs) | ||||||||||
Type 1 | Type2 | M | L | G | E | T | U | D | H | ||||
P1 | 1/2-17/16 | 11/2-1 3/4 | 23/16 | 115/16 | 5/8 | 1/4 | 117/32 | 13/32 | 115/16 | 3 | 1.3 | ||
B | 1/2-115/16 | 2-2 7/16 | 23/16 | 115/16 | 3/4 | 1/4 | 17/16 | 1/2 | 2 5/8 | 311/16 | 1.8 | ||
|
|||||||||||||
|
|||||||||||||

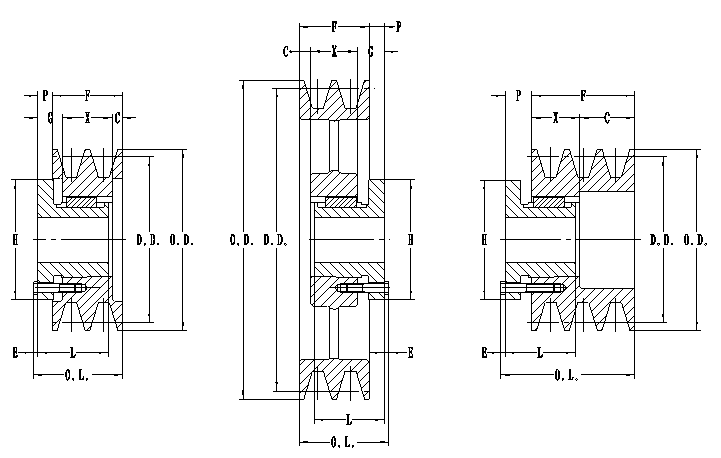

TYPE 1 | TYPE 2 | ||||||||||||
|
|||||||||||||
TYPE 3 | TYPE 4 | TYPE 5 | |||||||||||
Table No.2 | |||||||||||||
DIAMETERS | Part Number | Type | Dimensions(Inches) | Wt.Less Bush. | |||||||||
Datum "A" Belts | Datum"B" Belts | Pitch"5V" Belts | Outside | Sheave | Bushing | O.L. | P | C | X | ||||
1 GROOVE, F = 1 | |||||||||||||
3.8 | 4.2 | 4.3 | 4.48 | 1B5V42 | P1 | 1-Solid | 2 3/16 | 5/8 | 5/16 | 1 | 2.5 | ||
4.0 | 4.4 | 4.5 | 4.68 | 1B5V44 | P1 | 1-Solid | 2 3/16 | 5/8 | 5/16 | 1 | 2.8 | ||
4.2 | 4.6 | 4.7 | 4.88 | 1B5V46 | B | 1-Solid | 2 3/16 | 3/4 | 3/16 | 1 | 2.5 | ||
4.4 | 4.8 | 4.9 | 5.08 | 1B5V48 | B | 1-Solid | 2 3/16 | 3/4 | 3/16 | 1 | 2.9 | ||
4.6 | 5.0 | 5.1 | 5.28 | 1B5V50 | B | 1-Solid | 2 3/16 | 3/4 | 3/16 | 1 | 3.3 | ||
4.8 | 5.2 | 5.3 | 5.48 | 1B5V52 | B | 1-Solid | 2 3/16 | 3/4 | 3/16 | 1 | 3.7 | ||
5.0 | 5.4 | 5.5 | 5.68 | 1B5V54 | B | 1-Solid | 2 3/16 | 3/4 | 3/16 | 1 | 4.1 | ||
5.2 | 5.6 | 5.7 | 5.88 | 1B5V56 | B | 1-Solid | 2 3/16 | 3/4 | 3/16 | 1 | 4.5 | ||
5.4 | 5.8 | 5.9 | 6.08 | 1B5V58 | B | 1-Solid | 2 3/16 | 3/4 | 3/16 | 1 | 5.0 | ||
5.6 | 6.0 | 6.1 | 6.28 | 1B5V60 | B | 1-Solid | 2 3/16 | 3/4 | 3/16 | 1 | 5.4 | ||
5.8 | 6.2 | 6.3 | 6.48 | 1B5V62 | B | 1-Web | 2 3/16 | 3/4 | 3/16 | 1 | 5.3 | ||
6.0 | 6.4 | 6.5 | 6.68 | 1B5V64 | B | 1-Web | 2 3/16 | 3/4 | 3/16 | 1 | 5.6 | ||
6.2 | 6.6 | 6.7 | 6.88 | 1B5V66 | B | 1-Web | 2 3/16 | 3/4 | 3/16 | 1 | 6.0 | ||
6.4 | 6.8 | 6.9 | 7.08 | 1B5V68 | B | 1-Web | 2 3/16 | 3/4 | 3/16 | 1 | 6.4 | ||
6.6 | 7.0 | 7.1 | 7.28 | 1B5V70 | B | 1-Web | 2 3/16 | 3/4 | 3/16 | 1 | 6.8 | ||
7.0 | 7.4 | 7.5 | 7.68 | 1B5V74 | B | 1-Web | 2 3/16 | 3/4 | 3/16 | 1 | 7.7 | ||
7.6 | 8.0 | 8.1 | 8.28 | 1B5V80 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 7.5 | ||
8.2 | 8.6 | 8.7 | 8.88 | 1B5V86 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 7.9 | ||
8.6 | 9 | 9.1 | 9.28 | 1B5V90 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 8.2 | ||
9.0 | 9.4 | 9.5 | 9.68 | 1B5V94 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 8.5 | ||
10.6 | 11 | 11.1 | 11.28 | 1B5V110 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 10.3 | ||
12.0 | 12.4 | 12.5 | 12.68 | 1B5V124 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 11.5 | ||
13.2 | 13.6 | 13.7 | 13.88 | 1B5V136 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 13.3 | ||
15.0 | 15.4 | 15.5 | 15.68 | 1B5V154 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 15.5 | ||
15.6 | 16 | 16.1 | 16.28 | 1B5V160 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 16.6 | ||
18.0 | 18.4 | 18.5 | 18.68 | 1B5V184 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 20.0 | ||
19.5 | 20 | 20.1 | 20.28 | 1B5V200 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 21.8 | ||
22.9 | 23.4 | 23.5 | 23.68 | 1B5V234 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 28.2 | ||
24.5 | 25 | 25.1 | 25.28 | 1B5V250 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 31.4 | ||
27.3 | 27.8 | 27.9 | 28.08 | 1B5V278 | B | 2-Arm | 2 5/16 | 7/8 | 3/16 | 1 5/16 | 36.5 | ||
2 GROOVES, F = 1 23/32 | |||||||||||||
3.8 | 4.2 | 4.3 | 4.48 | 2B5V42 | P1 | 5 | 2 19/32 | 5/8 | 13/32 | 13/32 | 3.7 | ||
4.0 | 4.4 | 4.5 | 4.68 | 2B5V44 | P1 | 3 | 2 3/16 | 7/32 | 0 | 0 | 4.1 | ||
4.2 | 4.6 | 4.7 | 4.88 | 2B5V46 | B | 3 | 2 31/64 | 33/64 | 0 | 0 | 3.3 | ||
4.4 | 4.8 | 4.9 | 5.08 | 2B5V48 | B | 3 | 2 31/64 | 33/64 | 11/64 | 11/64 | 3.9 | ||
4.6 | 5.0 | 5.1 | 5.28 | 2B5V50 | B | 3 | 2 31/64 | 33/64 | 11/64 | 11/64 | 4.6 | ||
4.8 | 5.2 | 5.3 | 5.48 | 2B5V52 | B | 3 | 2 31/64 | 33/64 | 11/64 | 11/64 | 5.3 | ||
5.0 | 5.4 | 5.5 | 5.68 | 2B5V54 | B | 3 | 2 31/64 | 33/64 | 11/64 | 11/64 | 6 | ||
5.2 | 5.6 | 5.7 | 5.88 | 2B5V56 | B | 3 | 2 31/64 | 33/64 | 11/64 | 11/64 | 6.7 | ||
5.4 | 5.8 | 5.9 | 6.08 | 2B5V58 | B | 3 | 2 31/64 | 33/64 | 11/64 | 11/64 | 7.4 | ||
5.6 | 6.0 | 6.1 | 6.28 | 2B5V60 | B | 3 | 2 31/64 | 33/64 | 11/64 | 11/64 | 8.2 | ||
5.8 | 6.2 | 6.3 | 6.48 | 2B5V62 | B | 3 | 2 31/64 | 33/64 | 11/64 | 11/64 | 9.2 | ||
6.0 | 6.4 | 6.5 | 6.68 | 2B5V64 | B | 3 | 2 31/64 | 33/64 | 11/64 | 11/64 | 8.4 | ||
6.2 | 6.6 | 6.7 | 6.88 | 2B5V66 | B | 3 | 2 31/64 | 33/64 | 11/64 | 11/64 | 11.4 | ||
Table No.3 | |||||||||||||
DIAMETERS | Part Number | Type | Dimensions(Inches) | Wt.Less Bush. | |||||||||
Datum "A" Belts | Datum"B" Belts | Pitch"5V" Belts | Outside | Sheave | Bushing | O.L. | P | C | X | ||||
2 GROOVES(Cont.), F = 1 23/32 | |||||||||||||
6.4 | 6.8 | 6.9 | 7.08 | 2B5V68 | B | 4-Web | 231/64 | 33/64 | 11/64 | 15/16 | 10.2 | ||
6.6 | 7 | 7.1 | 7.28 | 2B5V70 | B | 4-Web | 231/64 | 33/64 | 11/64 | 15/16 | 12.3 | ||
7.0 | 7.4 | 7.5 | 7.68 | 2B5V74 | B | 4-Web | 231/64 | 33/64 | 11/64 | 15/16 | 14.2 | ||
7.6 | 8.0 | 8.1 | 8.28 | 2B5V80 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 11.3 | ||
8.2 | 8.6 | 8.7 | 8.88 | 2B5V86 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 10.6 | ||
8.6 | 9 | 9.1 | 9.28 | 2B5V90 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 11.1 | ||
9.0 | 9.4 | 9.5 | 9.68 | 2B5V94 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 11.6 | ||
10.6 | 11 | 11.1 | 11.28 | 2B5V110 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 14.4 | ||
12.0 | 12.4 | 12.5 | 12.68 | 2B5V124 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 17.1 | ||
13.2 | 13.6 | 13.7 | 13.88 | 2B5V136 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 19.3 | ||
15.0 | 15.4 | 15.5 | 15.68 | 2B5V154 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 23.2 | ||
15.6 | 16 | 16.1 | 16.28 | 2B5V160 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 24.2 | ||
18.0 | 18.4 | 18.5 | 18.68 | 2B5V184 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 33.2 | ||
19.5 | 20.0 | 20.1 | 20.28 | 2B5V200 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 34.8 | ||
22.9 | 23.4 | 23.5 | 23.68 | 2B5V234 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 37.9 | ||
24.5 | 25 | 25.1 | 25.28 | 2B5V250 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 47.9 | ||
27.3 | 27.8 | 27.9 | 28.08 | 2B5V278 | B | 4-Arm | 231/64 | 33/64 | 11/64 | 15/16 | 55.9 | ||
3 GROOVES, F = 2 7/16 | |||||||||||||
3.8 | 4.2 | 4.3 | 4.48 | 3B5V42 | P1 | 5 | 35/16 | 5/8 | 1 1/8 | 1 5/16 | 4.8 | ||
4.0 | 4.4 | 4.5 | 4.68 | 3B5V44 | P1 | 3 | 223/32 | 1/32 | 17/32 | 1 5/16 | 5.2 | ||
4.2 | 4.6 | 4.7 | 4.88 | 3B5V46 | B | 5 | 37/16 | 3/4 | 1 3/16 | 11/4 | 4.9 | ||
4.4 | 4.8 | 4.9 | 5.08 | 3B5V48 | B | 5 | 37/16 | 3/4 | 1 3/16 | 11/4 | 5.5 | ||
4.6 | 5.0 | 5.1 | 5.28 | 3B5V50 | B | 5 | 37/16 | 3/4 | 1 3/16 | 11/4 | 6.1 | ||
4.8 | 5.2 | 5.3 | 5.48 | 3B5V52 | B | 5 | 37/16 | 3/4 | 1 3/16 | 11/4 | 6.7 | ||
5.0 | 5.4 | 5.5 | 5.68 | 3B5V54 | B | 3 | 227/32 | 5/32 | 19/32 | 11/4 | 7.4 | ||
5.2 | 5.6 | 5.7 | 5.88 | 3B5V56 | B | 3 | 227/32 | 5/32 | 17/32 | 15/16 | 8.4 | ||
5.4 | 5.8 | 5.9 | 6.08 | 3B5V58 | B | 3 | 227/32 | 5/32 | 17/32 | 15/16 | 9.5 | ||
5.6 | 6.0 | 6.1 | 6.28 | 3B5V60 | B | 3 | 227/32 | 5/32 | 17/32 | 15/16 | 10.6 | ||
5.8 | 6.2 | 6.3 | 6.48 | 3B5V62 | B | 3 | 227/32 | 5/32 | 17/32 | 15/16 | 9.8 | ||
6.0 | 6.4 | 6.5 | 6.68 | 3B5V64 | B | 3 | 227/32 | 5/32 | 17/32 | 15/16 | 10.5 | ||
6.2 | 6.6 | 6.7 | 6.88 | 3B5V66 | B | 3 | 227/32 | 5/32 | 17/32 | 15/16 | 10.4 | ||
6.4 | 6.8 | 6.9 | 7.08 | 3B5V68 | B | 4-Web | 227/32 | 5/32 | 17/32 | 15/16 | 10.9 | ||
6.6 | 7.0 | 7.1 | 7.28 | 3B5V70 | B | 4-Web | 227/32 | 5/32 | 17/32 | 15/16 | 11.5 | ||
7.0 | 7.4 | 7.5 | 7.68 | 3B5V74 | B | 4-Web | 227/32 | 5/32 | 17/32 | 15/16 | 12.6 | ||
7.6 | 8.0 | 8.1 | 8.28 | 3B5V80 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 14.2 | ||
8.2 | 8.6 | 8.7 | 8.88 | 3B5V86 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 13.7 | ||
8.6 | 9.0 | 9.1 | 9.28 | 3B5V90 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 14.5 | ||
9.0 | 9.4 | 9.5 | 9.68 | 3B5V94 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 17.0 | ||
10.6 | 11.0 | 11.1 | 11.28 | 3B5V110 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 19.8 | ||
12.0 | 12.4 | 12.5 | 12.68 | 3B5V124 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 22.1 | ||
13.2 | 13.6 | 13.7 | 13.88 | 3B5V136 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 24.9 | ||
15.0 | 15.4 | 15.5 | 15.68 | 3B5V154 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 30.4 | ||
15.6 | 16.0 | 16.1 | 16.28 | 3B5V160 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 31.7 | ||
18.0 | 18.4 | 18.5 | 18.68 | 3B5V184 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 40.9 | ||
19.5 | 20.0 | 20.1 | 20.28 | 3B5V200 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 47.6 | ||
22.9 | 23.4 | 23.5 | 23.68 | 3B5V234 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 61.5 | ||
24.5 | 25.0 | 25.1 | 25.28 | 3B5V250 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 66.6 | ||
27.3 | 27.8 | 27.9 | 28.08 | 3B5V278 | B | 4-Arm | 227/32 | 5/32 | 17/32 | 15/16 | 79.1 | ||
4 GROOVES, F = 3 5/32 | |||||||||||||
3.8 | 4.2 | 4.3 | 4.48 | 4B5V42 | P1 | 5 | 41/32 | 5/8 | 127/32 | 15/16 | 5.9 | ||
4.0 | 4.4 | 4.5 | 4.68 | 4B5V44 | P1 | 3 | 329/64 | 3/64 | 117/64 | 15/16 | 6.3 | ||
4.2 | 4.6 | 4.7 | 4.88 | 4B5V46 | B | 5 | 45/32 | 3/4 | 129/32 | 11/4 | 6.1 | ||
4.4 | 4.8 | 4.9 | 5.08 | 4B5V48 | B | 5 | 45/32 | 3/4 | 129/32 | 11/4 | 6.7 | ||
4.6 | 5.0 | 5.1 | 5.28 | 4B5V50 | B | 5 | 45/32 | 3/4 | 129/32 | 11/4 | 7.4 | ||
4.8 | 5.2 | 5.3 | 5.48 | 4B5V52 | B | 5 | 45/32 | 3/4 | 129/32 | 11/4 | 8.0 | ||
5.0 | 5.4 | 5.5 | 5.68 | 4B5V54 | B | 3 | 313/64 | ! | 61/64 | 11/4 | 8.9 | ||
5.2 | 5.6 | 5.7 | 5.88 | 4B5V56 | B | 3 | 313/64 | ! | 57/64 | 15/16 | 9.5 | ||
5.4 | 5.8 | 5.9 | 6.08 | 4B5V58 | B | 3 | 313/64 | ! | 57/64 | 15/16 | 10.3 | ||
5.6 | 6.0 | 6.1 | 6.28 | 4B5V60 | B | 3 | 313/64 | ! | 57/64 | 15/16 | 11.0 | ||
5.8 | 6.2 | 6.3 | 6.48 | 4B5V62 | B | 3 | 313/64 | ! | 57/64 | 15/16 | 11.3 | ||
6.0 | 6.4 | 6.5 | 6.68 | 4B5V64 | B | 3 | 313/64 | ! | 57/64 | 15/16 | 12.1 | ||
6.2 | 6.6 | 6.7 | 6.88 | 4B5V66 | B | 3 | 313/64 | ! | 57/64 | 15/16 | 12.0 | ||
6.4 | 6.8 | 6.9 | 7.08 | 4B5V68 | B | 3 | 313/64 | ! | 57/64 | 15/16 | 12.6 | ||
6.6 | 7.0 | 7.1 | 7.28 | 4B5V70 | B | 3 | 313/64 | ! | 57/64 | 15/16 | 13.2 | ||
7.0 | 7.4 | 7.5 | 7.68 | 4B5V74 | B | 4-Web | 313/64 | ! | 57/64 | 15/16 | 14.5 | ||
7.6 | 8.0 | 8.1 | 8.28 | 4B5V80 | B | 4-Web | 313/64 | ! | 57/64 | 15/16 | 15.2 | ||
8.2 | 8.6 | 8.7 | 8.88 | 4B5V86 | B | 4-Arm | 313/64 | ! | 57/64 | 15/16 | 16.6 | ||
8.6 | 9.0 | 9.1 | 9.28 | 4B5V90 | B | 4-Arm | 313/64 | ! | 57/64 | 15/16 | 17.6 | ||
9.0 | 9.4 | 9.5 | 9.68 | 4B5V94 | B | 4-Arm | 313/64 | ! | 57/64 | 15/16 | 20.0 | ||
10.6 | 11.0 | 11.1 | 11.28 | 4B5V110 | B | 4-Arm | 313/64 | ! | 57/64 | 15/16 | 22.8 | ||
12.0 | 12.4 | 12.5 | 12.68 | 4B5V124 | B | 4-Arm | 313/64 | ! | 57/64 | 15/16 | 26.5 | ||
13.2 | 13.6 | 13.7 | 13.88 | 4B5V136 | B | 4-Arm | 313/64 | ! | 57/64 | 15/16 | 30.7 | ||
15.0 | 15.4 | 15.5 | 15.68 | 4B5V154 | B | 4-Arm | 313/64 | ! | 57/64 | 15/16 | 37.9 | ||
15.6 | 16.0 | 16.1 | 16.28 | 4B5V160 | B | 4-Arm | 313/64 | ! | 57/64 | 15/16 | 40.5 | ||
18.0 | 18.4 | 18.5 | 18.68 | 4B5V184 | B | 4-Arm | 313/64 | ! | 57/64 | 15/16 | 50.7 | ||
19.5 | 20.0 | 20.1 | 20.28 | 4B5V200 | B | 4-Arm | 313/64 | ! | 57/64 | 15/16 | 58.5 | ||
22.9 | 23.4 | 23.5 | 23.68 | 4B5V234 | B | 4-Arm | 313/64 | ! | 57/64 | 15/16 | 73.9 | ||
24.5 | 25.0 | 25.1 | 25.28 | 4B5V250 | B | 4-Arm | 313/64 | ! | 57/64 | 15/16 | 83.8 | ||
27.3 | 27.8 | 27.9 | 28.08 | 4B5V278 | B | 4-Arm | 313/64 | ! | 57/64 | 15/16 | 94.3 |
