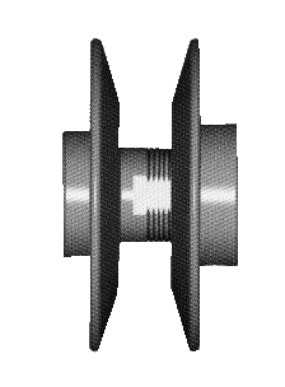

Cast lron Sheaves | 1VP | ||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||
Type 1 | Type 2 | ||||||||||||||||||||||||||||||
Dimensions (inches) | Stock Sizes-Finished Bore (Inches) | ||||||||||||||||||||||||||||||
Part No. | Type | DIMETER RANGE | Stock Bores Marked "x" | ||||||||||||||||||||||||||||
"3L"BELTS | "4L"or"A"BELTS | "5L"or"B"BELTS | "5V" Belts | 1/2 | 5/8 | 3/4 | 7/8 | 1 | 1 1/8 | 1 1/4 | 1 3/8 | 1 5/8 | |||||||||||||||||||
Min. Pitch | Turns Open | Max. Pitch | Turns Open | Min. Datum | Turns Open | Max. Datum | Turns Open | Min. Datum | Turns Open | Max. Datum | Truns Open | Min. Pitch | Turns Open | Max. Pitch | Truns Open | ||||||||||||||||
1VP25 | 1 | 1.4 | 4 | 2.2 | 0 | ! | ! | ! | ! | ! | ! | ! | ! | ! | ! | ! | ! | 〜 | ! | ! | ! | ! | ! | ! | ! | ! | |||||
1VP30 | 1 | 1.8 | 4 | 2.7 | 0 | ! | ! | ! | ! | ! | ! | ! | ! | ! | ! | ! | ! | 〜 | 〜 | 〜 | ! | ! | ! | ! | ! | ! | |||||
1VP34 | 1 | 1.7 | 4 | 2.5 | 0 | 1.9 | 5 | 2.9 | 0 | 2.4 | 5 | 3.2 | 1 | ! | ! | ! | ! | 〜 | 〜 | 〜 | 〜 | ! | ! | ! | ! | ! | |||||
1VP40 | 1 | 2.3 | 4 | 3.1 | 0 | 2.4 | 5 | 3.4 | 0 | 2.7 | 6 | 3.7 | 1 | ! | ! | ! | ! | 〜 | 〜 | 〜 | 〜 | ! | ! | ! | ! | ! | |||||
1VP44 | 1 | 2.7 | 4 | 3.5 | 0 | 2.8 | 5 | 3.8 | 0 | 3.1 | 6 | 4.1 | 1 | ! | ! | ! | ! | 〜 | 〜 | 〜 | ! | ! | ! | ! | ! | ! | |||||
1VP44 | 2 | 2.7 | 4 | 3.5 | 0 | 2.8 | 5 | 3.8 | 0 | 3.1 | 6 | 4.1 | 1 | ! | ! | ! | ! | ! | ! | ! | 〜 | 〜 | 〜 | ! | ! | ! | |||||
1VP50 | 1 | 3.3 | 4 | 4.1 | 0 | 3.4 | 5 | 4.4 | 0 | 3.7 | 6 | 4.7 | 1 | ! | ! | ! | ! | 〜 | 〜 | 〜 | ! | ! | ! | ! | ! | ! | |||||
1VP50 | 2 | 3.3 | 4 | 4.1 | 0 | 3.4 | 5 | 4.4 | 0 | 3.7 | 6 | 4.7 | 1 | ! | ! | ! | ! | ! | ! | ! | 〜 | 〜 | 〜 | ! | ! | ! | |||||
1VP56 | 1 | 3.9 | 4 | 4.7 | 0 | 4.0 | 5 | 5.0 | 0 | 4.3 | 6 | 5.3 | 1 | ! | ! | ! | ! | 〜 | 〜 | 〜 | ! | ! | ! | ! | ! | ! | |||||
1VP56 | 2 | 3.9 | 4 | 4.7 | 0 | 4.0 | 5 | 5.0 | 0 | 4.3 | 6 | 5.3 | 1 | ! | ! | ! | ! | ! | ! | ! | 〜 | 〜 | 〜 | ! | ! | ! | |||||
1VP60 | 2 | ! | ! | ! | ! | 4.2 | 5 | 5.2 | 0 | 4.3 | 6 | 5.5 | 0 | ! | ! | ! | ! | ! | ! | 〜 | 〜 | ! | 〜 | ! | 〜 | ! | |||||
1VP60A | 3 | ! | ! | ! | ! | 4.2 | 5 | 5.2 | 0 | 4.3 | 6 | 5.5 | 0 | ! | ! | ! | ! | ! | ! | ! | ! | ! | ! | ! | ! | 〜 | |||||
1VP62 | 2 | 4.5 | 4 | 5.3 | 0 | 4.6 | 5 | 5.6 | 0 | 4.9 | 6 | 5.9 | 1 | 5.3 | 6 | 6.3 | 1 | ! | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | ! | |||||
1VP65 | 2 | ! | ! | ! | ! | 4.7 | 5 | 5.7 | 0 | 4.8 | 6 | 6.0 | 0 | 5.2 | 6 | 6.4 | 0 | ! | ! | 〜 | 〜 | ! | 〜 | ! | 〜 | ! | |||||
1VP65A | 3 | ! | ! | ! | ! | 4.7 | 5 | 5.7 | 0 | 4.8 | 6 | 6.0 | 0 | 5.2 | 6 | 6.4 | 0 | ! | ! | ! | ! | ! | ! | ! | ! | 〜 | |||||
1VP68 | 2 | 5.1 | 4 | 5.9 | 0 | 5.2 | 5 | 6.2 | 0 | 5.5 | 6 | 6.5 | 1 | 5.9 | 6 | 6.9 | 1 | ! | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | ! | |||||
1VP71 | 2 | ! | ! | ! | ! | 5.3 | 5 | 6.3 | 0 | 5.4 | 6 | 6.6 | 0 | 5.8 | 6 | 7.0 | 0 | ! | ! | 〜 | 〜 | ! | 〜 | ! | 〜 | ! | |||||
1VP71A | 3 | ! | ! | ! | ! | 5.3 | 5 | 6.3 | 0 | 5.4 | 6 | 6.6 | 0 | 5.8 | 6 | 7.0 | 0 | ! | ! | ! | ! | ! | ! | ! | ! | 〜 | |||||
1VP75 | 2 | ! | ! | ! | ! | 5.7 | 5 | 6.7 | 0 | 5.8 | 6 | 7.0 | 0 | 6.2 | 6 | 7.4 | 0 | ! | ! | 〜 | 〜 | ! | 〜 | ! | 〜 | ! | |||||
1VP75A | 3 | ! | ! | ! | ! | 5.7 | 5 | 6.7 | 0 | 5.8 | 6 | 7.0 | 0 | 6.2 | 6 | 7.4 | 0 | ! | ! | ! | ! | ! | ! | ! | ! | 〜 | |||||
Stock Size-Finshed Bore (Inches) |
|
||||||||||||||||||||||||||||||

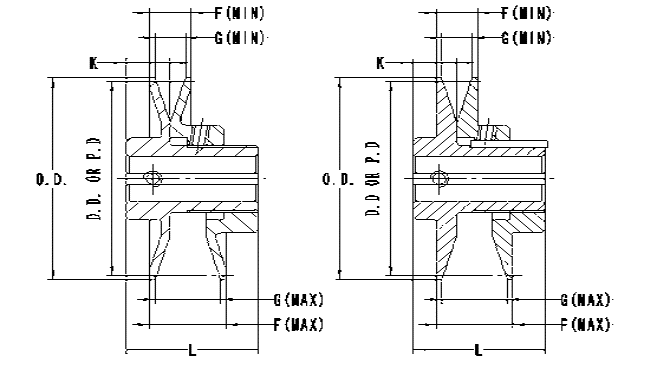

Part No. | Type | O.D. | F | G | L | K | Wt. Lbs. | ||||||||||||||||||||||||
Max. | Min. | Max. | Min. | ||||||||||||||||||||||||||||
1VP25 | 1 | 2.32 | 13/16 | 9/16 | 5/8 | 3/8 | 1 19/32 | 5/8 | .7 | ||||||||||||||||||||||
1VP30 | 1 | 2.87 | 13/16 | 9/16 | 5/8 | 3/8 | 1 21/32 | 19/32 | 1.1 | ||||||||||||||||||||||
1VP34 | 1 | 3.15 | 1 | 11/16 | 13/16 | 1/2 | 1 7/8 | 21/32 | 1.4 | ||||||||||||||||||||||
1VP40 | 1 | 3.75 | 1 1/16 | 11/16 | 7/8 | 1/2 | 1 7/8 | 21/32 | 1.9 | ||||||||||||||||||||||
1VP44 | 1 | 4.15 | 1 1/16 | 11/16 | 7/8 | 1/2 | 1 7/8 | 21/32 | 2.4 | ||||||||||||||||||||||
1VP44 | 2 | 4.15 | 1 1/8 | 3/4 | 7/8 | 1/2 | 1 7/8 | 11/16 | 2.9 | ||||||||||||||||||||||
1VP50 | 1 | 4.75 | 1 1/16 | 11/16 | 7/8 | 1/2 | 2 | 25/32 | 2.9 | ||||||||||||||||||||||
1VP50 | 2 | 4.75 | 1 1/8 | 3/4 | 7/8 | 1/2 | 1 7/8 | 11/16 | 3.6 | ||||||||||||||||||||||
1VP56 | 1 | 5.35 | 1 1/16 | 11/16 | 7/8 | 1/2 | 1 7/8 | 21/32 | 3.8 | ||||||||||||||||||||||
1VP56 | 2 | 5.35 | 1 1/8 | 3/4 | 7/8 | 1/2 | 1 7/8 | 11/16 | 4.4 | ||||||||||||||||||||||
1VP60¥ | 2 | 6.00 | 1 1/4 | 7/8 | 1 1/32 | 21/32 | 1 21/32 | 7/16 | 6.5 | ||||||||||||||||||||||
1VP60A | 3 | 6.00 | 1 1/4 | 7/8 | 1 1/32 | 21/32 | 2 5/32 | 15/16 | 6.3 | ||||||||||||||||||||||
1VP62¥ | 2 | 5.95 | 1 1/8 | 3/4 | 7/8 | 1/2 | 1 29/32 | 21/32 | 6.1 | ||||||||||||||||||||||
1VP65¥ | 2 | 6.50 | 1 1/4 | 7/8 | 1 1/32 | 21/32 | 1 21/32 | 7/16 | 6.8 | ||||||||||||||||||||||
1VP65A | 3 | 6.50 | 1 1/4 | 7/8 | 1 1/32 | 21/32 | 2 5/32 | 15/16 | 6.6 | ||||||||||||||||||||||
1VP68¥ | 2 | 6.55 | 1 1/8 | 3/4 | 7/8 | 1/2 | 1 29/32 | 21/32 | 7.3 | ||||||||||||||||||||||
1VP71¥ | 2 | 7.10 | 1 1/4 | 7/8 | 1 1/32 | 21/32 | 1 21/32 | 7/16 | 8.2 | ||||||||||||||||||||||
1VP71A | 3 | 7.10 | 1 1/4 | 7/8 | 1 1/32 | 21/32 | 2 5/32 | 15/16 | 8.0 | ||||||||||||||||||||||
1VP75¥ | 2 | 7.50 | 1 1/4 | 7/8 | 1 1/32 | 21/32 | 1 21/32 | 7/16 | 9.2 | ||||||||||||||||||||||
1VP75A | 3 | 7.50 | 1 1/4 | 7/8 | 1 1/32 | 21/32 | 2 5/32 | 15/16 | 8.9 | ||||||||||||||||||||||
