Cast lron Sheaves | 2VP | ||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||

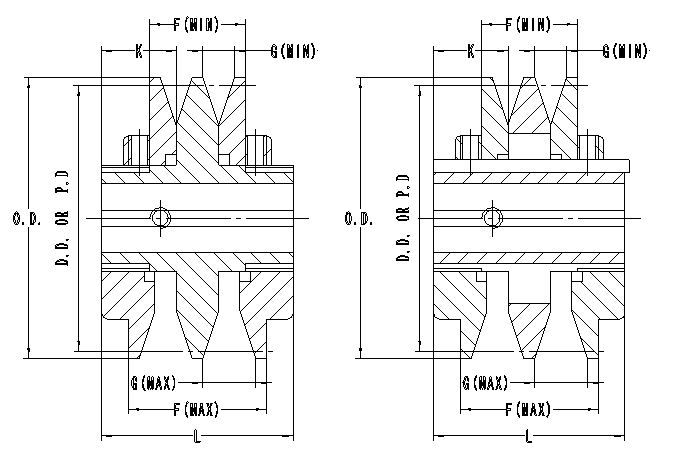

TYPE 1 | TYPE 2 | ||||||||||||||||||||||||||||||
Dimensions (lnches) | |||||||||||||||||||||||||||||||
Part No. | Type | DIMETER RANGE | Stock Bores Marked "x" | ||||||||||||||||||||||||||||
"3L"BELTS | "4L"or"A"BELTS | "5L"or"B"BELTS | "5V" BELTS | 1/2 | 5/8 | 3/4 | 7/8 | 1 | 1 1/8 | 1 1/4 | 1 3/8 | 1 5/8 | |||||||||||||||||||
Min. Pitch | Turns Open | Max. Pitch | Turns Open | Min. Datum | Turns Open | Max. Datum | Turns Open | Min. Datum | Turns Open | Max. Datum | Truns Open | Min. Pitch | Turns Open | Max. Pitch | Truns Open | ||||||||||||||||
2VP36 | 4 | 1.9 | 4 | 2.7 | 0 | 2.0 | 5 | 3.0 | 0 | 2.5 | 5 | 3.3 | 1 | ! | ! | ! | ! | 〜 | 〜 | 〜 | 〜 | 〜 | ! | ! | ! | ! | |||||
2VP42 | 4 | 2.5 | 4 | 3.3 | 0 | 2.6 | 5 | 3.6 | 0 | 2.9 | 6 | 3.9 | 1 | ! | ! | ! | ! | ! | 〜 | 〜 | 〜 | 〜 | 〜 | ! | ! | ! | |||||
2VP50 | 5 | 3.3 | 4 | 4.1 | 0 | 3.4 | 5 | 4.4 | 0 | 3.7 | 6 | 4.7 | 1 | ! | ! | ! | ! | ! | 〜 | 〜 | 〜 | 〜 | 〜 | ! | ! | ! | |||||
2VP56 | 5 | 3.9 | 4 | 4.7 | 0 | 4.0 | 5 | 5.0 | 0 | 4.3 | 6 | 5.3 | 1 | ! | ! | ! | ! | ! | 〜 | 〜 | 〜 | 〜 | 〜 | ! | ! | ! | |||||
2VP60 | 5 | ! | ! | ! | ! | 4.2 | 5 | 5.2 | 0 | 4.3 | 6 | 5.5 | 0 | ! | ! | ! | ! | ! | ! | 〜 | 〜 | ! | 〜 | ! | 〜 | ! | |||||
2VP60A | 6 | ! | ! | ! | ! | 4.2 | 5 | 5.2 | 0 | 4.3 | 6 | 5.5 | 0 | ! | ! | ! | ! | ! | ! | ! | ! | ! | ! | ! | ! | 〜 | |||||
2VP62 | 5 | 4.5 | 4 | 5.3 | 0 | 4.6 | 5 | 5.6 | 0 | 4.9 | 6 | 5.9 | 1 | 5.3 | 6 | 6.3 | 1 | ! | ! | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | ! | |||||
2VP65 | 5 | ! | ! | ! | ! | 4.7 | 5 | 5.7 | 0 | 4.8 | 6 | 6.0 | 0 | 5.2 | 6 | 6.4 | 0 | ! | ! | 〜 | 〜 | ! | 〜 | ! | 〜 | ! | |||||
2VP65A | 6 | ! | ! | ! | ! | 4.7 | 5 | 5.7 | 0 | 4.8 | 6 | 6.0 | 0 | 5.2 | 6 | 6.4 | 0 | ! | ! | ! | ! | ! | ! | ! | ! | 〜 | |||||
2VP68 | 5 | 5.1 | 4 | 5.9 | 0 | 5.2 | 5 | 6.2 | 0 | 5.5 | 6 | 6.5 | 1 | 5.9 | 6 | 6.9 | 1 | ! | ! | ! | 〜 | 〜 | 〜 | 〜 | 〜 | ! | |||||
2VP71 | 5 | ! | ! | ! | ! | 5.3 | 5 | 6.3 | 0 | 5.4 | 6 | 6.6 | 0 | 5.8 | 6 | 7.0 | 0 | ! | ! | 〜 | 〜 | ! | 〜 | ! | 〜 | ! | |||||
2VP71A | 6 | ! | ! | ! | ! | 5.3 | 5 | 6.3 | 0 | 5.4 | 6 | 6.6 | 0 | 5.8 | 6 | 7.0 | 0 | ! | ! | ! | ! | ! | ! | ! | ! | 〜 | |||||
2VP75 | 5 | ! | ! | ! | ! | 5.7 | 5 | 6.7 | 0 | 5.8 | 6 | 7.0 | 0 | 6.2 | 6 | 7.4 | 0 | ! | ! | 〜 | 〜 | ! | 〜 | ! | 〜 | ! | |||||
2VP75A | 6 | ! | ! | ! | ! | 5.7 | 5 | 6.7 | 0 | 5.8 | 6 | 7.0 | 0 | 6.2 | 6 | 7.4 | 0 | ! | ! | ! | ! | ! | ! | ! | ! | 〜 | |||||
Stock Size-Finshed Bore (lnches) |
|
||||||||||||||||||||||||||||||
Part No. | Type | O.D. | F | G | L | K | Wt. Lbs. | ||||||||||||||||||||||||
Max. | Min. | Max. | Min. | ||||||||||||||||||||||||||||
2VP36 | 4 | 3.3.5 | 2 | 1 3/8 | 13/16 | 1/2 | 3 | 1 3/16 | 3.4 | ||||||||||||||||||||||
2VP42 | 4 | 3.95 | 2 1/8 | 1 3/8 | 7/8 | 1/2 | 3 | 1 3/16 | 4.4 | ||||||||||||||||||||||
2VP50 | 5 | 4.75 | 2 1/8 | 1 3/8 | 7/8 | 1/2 | 3 | 1 3/16 | 6.3 | ||||||||||||||||||||||
2VP56 | 5 | 5.35 | 2 1/8 | 1 3/8 | 7/8 | 1/2 | 3 | 1 3/16 | 7.8 | ||||||||||||||||||||||
2VP60 | 5 | 6.00 | 2 3/8 | 1 5/8 | 1/32 | 21/32 | 3 1/4 | 1 1/4 | 10.6 | ||||||||||||||||||||||
2VP60A¥ | 6 | 6.00 | 2 3/8 | 1 5/8 | 1 1/32 | 21/32 | 3 1/4 | 1 3/4 | 10.4 | ||||||||||||||||||||||
2VP62 | 5 | 5.95 | 2 1/8 | 1 3/8 | 7/8 | 1/2 | 3 | 1 3/16 | 10.0 | ||||||||||||||||||||||
2VP65 | 5 | 6.50 | 2 3/8 | 1 5/8 | 1 1/32 | 21/32 | 3 1/4 | 1 1/4 | 12.3 | ||||||||||||||||||||||
2VP65A¥ | 6 | 6.50 | 2 3/8 | 1 5/8 | 1 1/32 | 21/32 | 3 1/4 | 1 3/4 | 12.0 | ||||||||||||||||||||||
2VP68 | 5 | 6.55 | 2 1/8 | 1 3/8 | 7/8 | 1/2 | 3 | 1 3/16 | 11.7 | ||||||||||||||||||||||
2VP71 | 5 | 7.10 | 2 3/8 | 1 5/8 | 1 1/32 | 21/32 | 3 1/4 | 1 1/4 | 14.6 | ||||||||||||||||||||||
2VP71A¥ | 6 | 7.10 | 2 3/8 | 1 5/8 | 1 1/32 | 21/32 | 3 1/4 | 1 3/4 | 14.4 | ||||||||||||||||||||||
2VP75 | 5 | 7.50 | 2 3/8 | 1 5/8 | 1 1/32 | 21/32 | 3 1/4 | 1 1/4 | 16.5 | ||||||||||||||||||||||
2VP75A¥ | 6 | 7.50 | 2 3/8 | 1 5/8 | 1 1/32 | 21/32 | 3 1/4 | 1 3/4 | 16.3 | ||||||||||||||||||||||
