 Products >> Transmission Parts  >>Flange

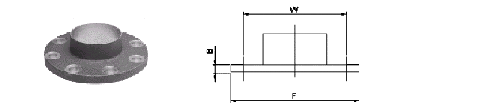

Flange

ANSI B16.22
C - Cast   4010W30
NOM. APPROX DIM.B DIM.F DIM.W
SIZE  NET MT./LBS  INCHES  INCHES  INCHES
1 0.99 1/8 0 3 1/8
1 1/4 1.14 1/8 4 5/8 3 1/2
1 1/2 1.76 1/8 5 3 7/8
2 2.76 1/8 6 4 3/4
2 1/2 3.65 1/8 7 5 1/2
3 4.81 1/8 7 1/2 6
4 6.46 1/8 9 7 1/2
5 9.04 1/8 10 8 1/2
6 12.68 1/8 11 9 1/2
8 24.5 1/8 13 1/2 11 3/4

ANSI B16.22
C - Cast   4010W31
NOM. APPROX DIM.B DIM.F DIM.W
SIZE  NET MT./LBS  INCHES  INCHES  INCHES
1 0.99 1/8 4 1/4 3 1/8
1 1/4 1.14 1/8 4 5/8 3 1/2
1 1/2 1.76 1/8 5 3 7/8
2 2.76 1/8 6 4 3/4
2 1/2 3.65 1/8 7 5 1/2
3 4.81 1/8 7 1/2 6
4 6.46 1/8 9 7 1/2
5 9.04 1/8 10 8 1/2
6 12.68 1/8 11 9 1/2

　
ANSI B16.22
　
Threaded F - Cast      4010W32
NOM. APPROX DIM.E DIM.F DIM.W
SIZE  NET MT./LBS  INCHES  INCHES  INCHES
2 1/2 6.3 1 1/8 7 5 1/2
3 7.13 1  3/16 7 1/2 6
4 10.2 1  5/16 9 7 1/2

　
